Las tuberías de calefacción generalmente se dividen en tuberías de calefacción civil y tuberías de calefacción industrial, y las tuberías de calefacción industrial a menudo son productos no estándar con varias estructuras. El diseño de la estructura suele ser conveniente para la instalación de equipos de calefacción o para la estética, por lo que en el diseño también hay muchas estructuras de tubos de calefacción a las que debemos prestar atención. De acuerdo con" JB / T 2379-93 Estándar de tubos de calefacción industrial" ;, hablaré sobre algunas reglas de diseño de estructuras de tubos de calefacción para que los clientes las consulten al seleccionar modelos.
1. Al diseñar el tubo calefactor, se deben considerar los efectos de la expansión y contracción térmica, la ablación, la oxidación y la fluencia para evitar fallas debido a la deformación durante el funcionamiento normal.
2. El diseño de la estructura interna del tubo calefactor debe garantizar que no se dañe la temperatura más alta del material seleccionado para la fabricación del tubo calefactor o la temperatura más alta que se puede encontrar en su procesamiento, y aún puede funcionar de manera confiable .
3. El diseño de la estructura de soldadura del tubo calefactor debe cumplir con las normas pertinentes. La costura de soldadura del tubo calefactor bajo presión, especialmente la parte en el contenedor, debe ser la menor posible, y el ajuste de la costura de soldadura debe ser fácil de verificar.
4. El diseño de la carcasa del tubo de calefacción que soporta presión y sus accesorios deben cumplir con las normas pertinentes.
5. El tubo calefactor (incluido el extremo) debe estar sellado.
6. El tubo de calentamiento utilizado para calentar el medio corrosivo debe ser un tubo de metal resistente a la corrosión o tener una funda protectora para asegurar la vida útil del tubo de calentamiento.
7. Cuando la carcasa del tubo calefactor está hecha de acero ordinario u otros materiales de aleación con mejor rendimiento que el acero ordinario, el grosor de la pared no debe ser inferior a 0,35 mm. Cuando la carcasa está hecha de cobre o materiales de aleación de cobre, debe fabricarse de acuerdo con la resistencia mecánica correspondiente. Adáptese al duro entorno de trabajo.

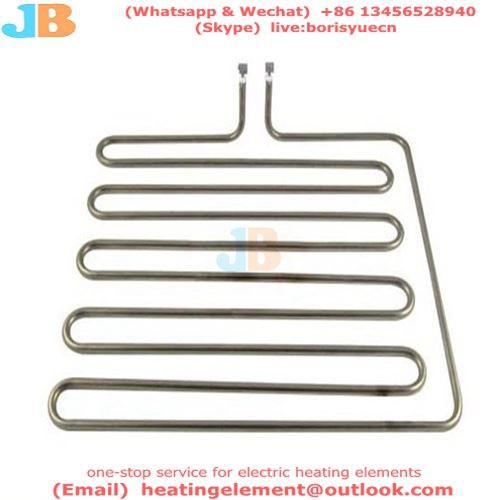

8. El radio de curvatura del tubo calefactor no debe ser inferior a 2,5 veces el diámetro del tubo calefactor.
9. La forma curva del tubo calefactor debe garantizar que el extremo interior de la varilla de plomo esté en la parte recta del tubo, y la distancia desde el punto de inicio de la flexión no debe ser inferior a 10 mm.
10. La dirección de las dos partes que interceptan con una diferencia de potencial superior a 40 V en el tubo de calentamiento, el espacio entre la parte que intercepta y la carcasa, y el grosor del relleno aislante no debe ser inferior a 1 mm, y la distancia entre los El cable conductor expuesto y la carcasa no deben ser inferiores a 1 mm. (Nota: si hay un acuerdo, el espacio y la distancia anteriores pueden ser inferiores a 1 mm, pero el diseño debe fortalecerse y fabricarse cuidadosamente para garantizar el rendimiento y la confiabilidad)
11. El área de la sección transversal del cable conductor del tubo calefactor no debe ser inferior a 7 veces el área de la sección transversal del cable calefactor.
